CNC 电火花成形机：复杂精密零件的加工利器

作者：管理员时间：2025年08月28日阅读量：97

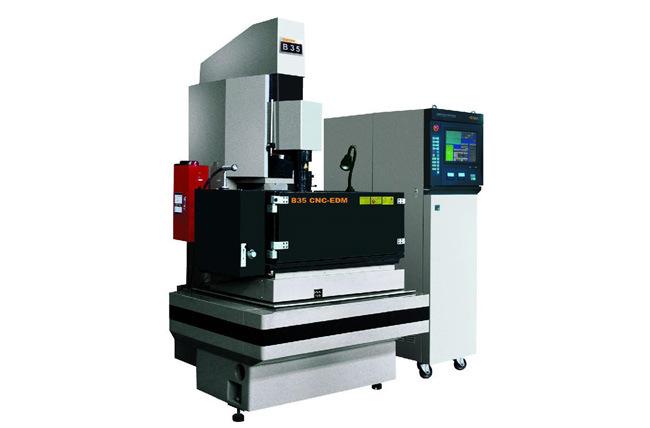

CNC电火花成形机是具备多轴联动功能的高端电火花加工设备，通过计算机数控系统控制电极与工件在X、Y、Z、C（旋转轴）等多个轴向上的精密运动，实现复杂型腔和三维曲面的自动化加工。设备通常配备高精度光栅尺（分辨率0.0001mm）、智能脉冲电源（放电频率可达500kHz）和自适应控制系统，能实时监测放电状态（如火花颜色、放电电流波形）并自动调整脉冲宽度、间隔、电流等参数，加工精度可达±0.001mm，表面粗糙度最低能达到Ra0.1μm的镜面效果，完全满足航空航天、精密模具等领域的严苛要求。

优势：

多轴联动功能使其能轻松加工深腔（深径比50:1）、异形曲面（如涡轮叶片的冷却通道）、复杂花纹（如奢侈品模具的浮雕图案）等传统设备难以完成的结构，配合三维CAD/CAM软件，可实现从设计到加工的全流程自动化。

自动化程度极高，支持24小时无人值守加工，部分高端机型还配备电极库（可容纳20-50个电极）和自动测量系统，能在一次装夹中完成多工序加工，大幅减少人工干预。加工过程稳定性强，智能电源系统可根据材料硬度自动调节放电能量，即使加工HRC65的超高硬度材料，也能保证每小时的加工深度稳定在0.5-2mm，批量零件的尺寸一致性误差≤0.002mm。

某航空发动机配件厂引入CNC电火花成形机后，将复杂涡轮叶片模具的加工周期从15天缩短至7天，产品合格率从82%跃升至99%。

设备对比：

较ZNC火花机，CNC机型在加工复杂零件时效率高40%以上，如加工带螺旋槽的模具型芯，CNC机仅需8小时，而ZNC机则需要14小时，但设备采购成本高80%，且对操作人员要求高（需掌握CAD/CAM软件和数控编程）。

与加工中心相比，在加工HRC60以上的高硬材料时，CNC电火花成形机的精度稳定性更优，无需频繁更换刀具，加工表面也不会产生切削应力，但在加工普通钢材的简单结构时，效率仅为加工中心的1/3。

比激光加工机，在深腔和复杂曲面加工时无能量衰减问题，尺寸精度高2个等级（±0.001mm vs±0.01mm），且不会产生热影响区，特别适合对材料性能要求高的零件。

使用场景：

主要用于精密模具的复杂型腔加工，如汽车车灯模具的抛物面型腔、手机外壳模具的3D纹理；在航空航天领域，用于加工发动机燃烧室、涡轮叶片等异形零件；医疗器械制造中，可加工人工关节模具、手术器械的精密型腔；还能用于高精度电极（如带锥度的微细电极）的成型加工，保证电极与工件的精准配合。

注意事项：

编程时必须根据电极与工件的形状预留0.01-0.03mm的放电间隙，并用模拟软件检查是否存在干涉，避免碰撞损坏电极或工件；加工前需进行机床预热30分钟，待油温（35±2℃）、导轨温度稳定后再开始加工，减少热变形对精度的影响；光栅尺需每月用激光干涉仪校准一次，若误差超过0.001mm/m必须及时补偿；工作环境需满足恒温（20±2℃）、恒湿（40%-60%）、防震（地面振幅≤0.001mm）要求，远离冲压设备、空压机等振动源；电极材料选择需匹配工件，加工模具钢优先用紫铜电极（表面粗糙度好），加工硬质合金则用石墨电极（损耗低）。
