日本松下伺服马达
高速响应，实现位置、速度和力矩的闭环控制。
High speed response
可承受来自任何方向的外力作用，保持原定位精确加工。
高速响应，实现位置、速度和力矩的闭环控制。
High speed response
由于日本thk导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，机台运行精度稳定。
High positioning accuracy

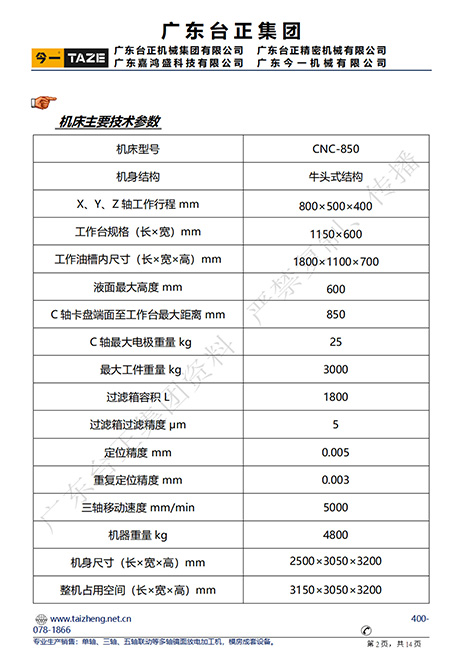

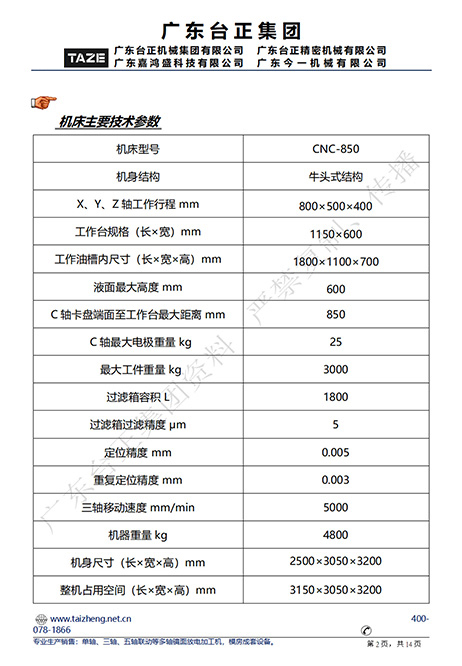

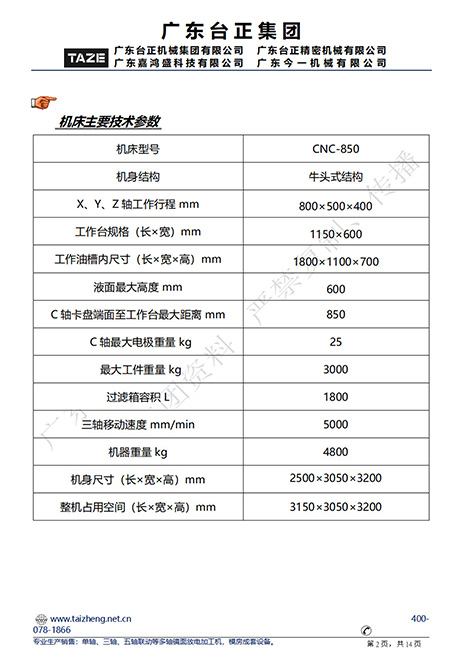

| 规格参数表 | ||||||
| 规格/参数 | 单位 | E4(540) | E4(640) | E4(850) | E4(1060) | E4(1260) |
| X/Y/Z轴工作行程 | mm | 500x400x300 | 600x400x350 | 800x500x400 | 1000x600x400 | 1200x600x450 |
| 工作油槽容积 | mm | 1300x920x450 | 1612x985x540 | 1800x1100x570 | 1800x1300x600 | 2000x1300x600 |
| 工作台规格 | mm | 800x500 | 900x500 | 1150x600 | 1380x800 | 1380x800 |
| 电极头至工作台距离 | mm | 300—600 | 350—700 | 500—900 | 500—900 | 500—950 |
| 最大电极载重 | kg | 100 | 150 | 180 | 200 | 200 |
| 最大工作台面载重 | kg | 1800 | 2000 | 3000 | 4000 | 4000 |
| 机台净重(含油箱) | kg | 2800 | 3500 | 4800 | 5200 | 6000 |
| 外观尺寸(LxWxH) | mm | 1640x2200x2250 | 2040x2320x2530 | 2500x3050x3200 | 2300×2850x3000 | 2300x2850x3000 |
| 油箱尺寸(LxWxH) | mm | 1700x1500x450 | 1900x1600x500 | 2260x1650x500 | 2620x2200x500 | 2620x2200x500 |

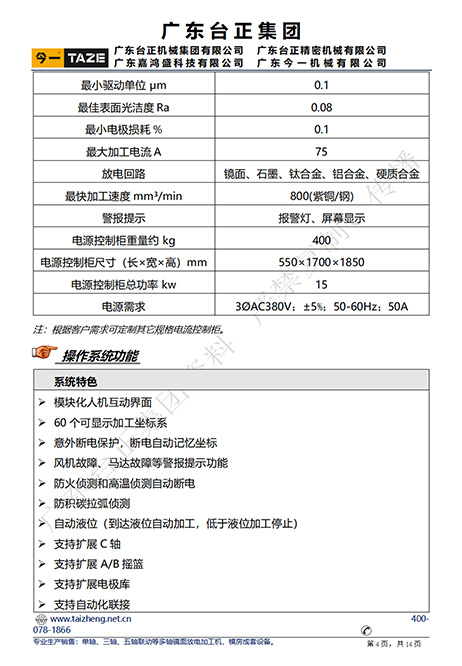

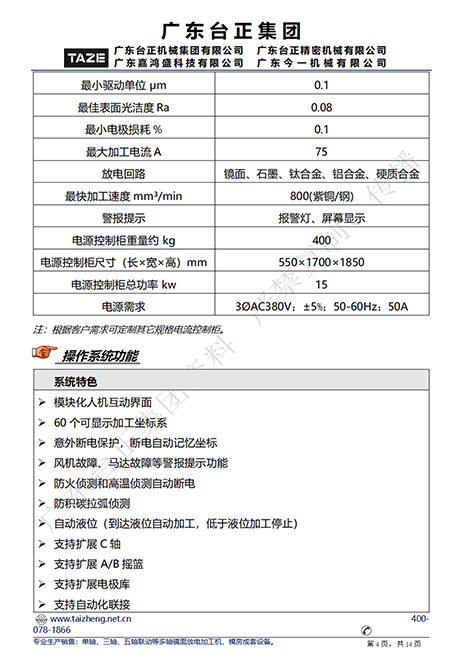

| 电控箱规格 | ||
| 项目 | 单位 | T750 |
| 最大电流 | A | 75 |
| 最佳表面光洁度（Ra） | μm | 0.08 |
| 最小电机损耗 | % | 0.1 |
| 最快加工速度 | mm3/min | 800 |
| 净重 | kg | 400 |
| 功率（单个电箱） | kw | 15 |
| 外观尺寸 | mm | 550*1700*1850 |

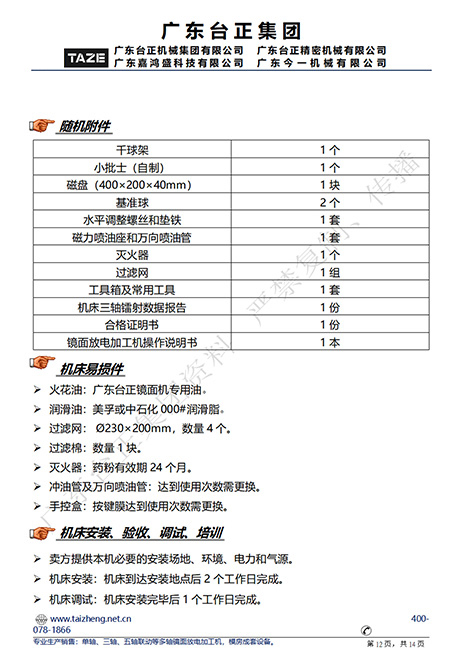

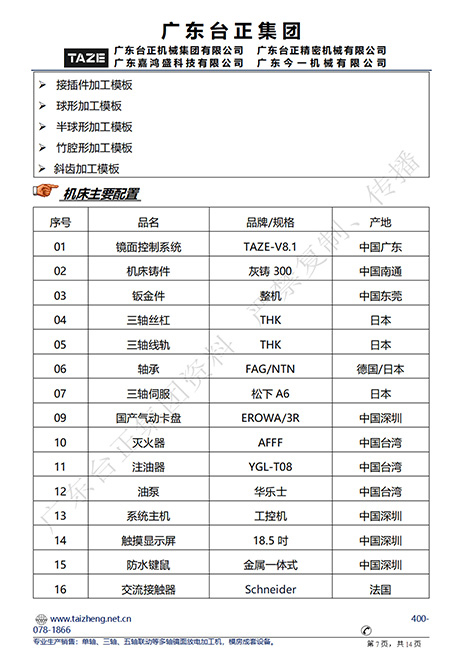

| 配件表 | |||
| 标准配件 | 选购配件 | ||
| 三轴线性滑轨 | 工具箱 | 放电加工业 | 国产夹具 |
| 三轴滚珠丝杆 | 操作说明书 | “EROWA”卡盘 | 稳压器 |

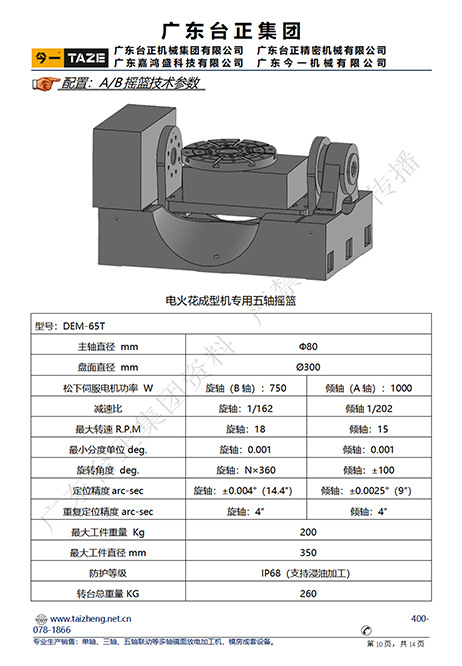

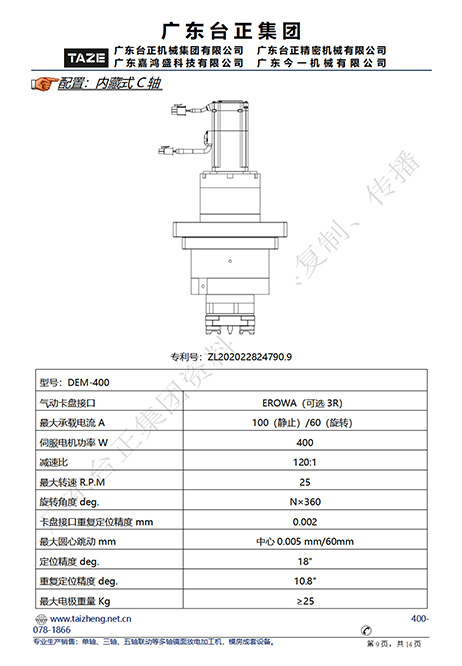

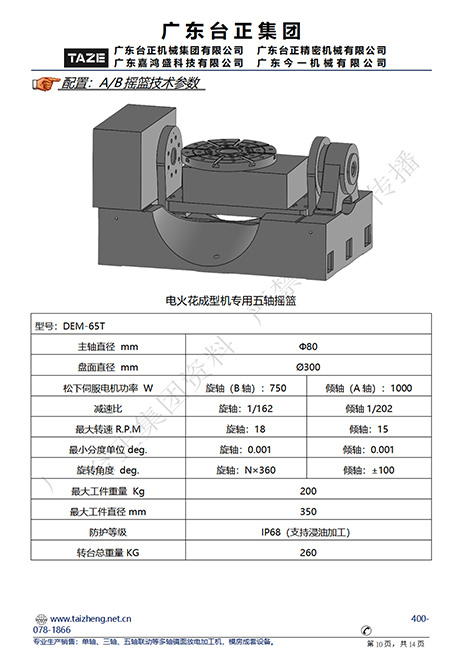

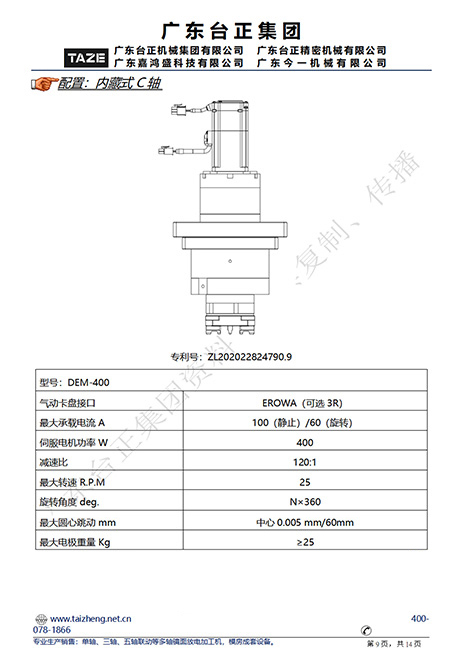

| 水平调整座螺丝 | LED工作灯 | 第五轴 | C轴 |
| 触摸显示器+金属键盘 | 灭火器 | 电机库 | 油冷机 |
| 三轴AC伺服马达 | 过滤网 | ||
| 电极夹头 | 喷油磁座 | ||
| 细目磁盘 | |||
